Bayer 域降噪(BNR)技术介绍

从 RAW Bayer 噪声模型、边缘保持滤波到 ISP Pipeline 中的实时降噪策略。

RAWBayerNoise ReductionISP

1. 引言

1.1 数字图像噪声问题

在数字成像系统中,噪声是一个无法完全避免的物理现象。无论是专业相机还是智能手机,图像传感器在将光信号转换为电信号的过程中都会引入各种噪声。这些噪声表现为图像中的随机颗粒感、色彩斑点或不自然的纹理,严重影响图像质量和视觉体验。

噪声的影响在以下场景尤为明显:

  • 低光环境:光子数量不足导致信噪比降低
  • 高 ISO 设置:放大信号的同时也放大了噪声
  • 长曝光:暗电流噪声累积
  • 小尺寸传感器:像素密度高,单个像素的光子捕获能力有限

1.2 为什么需要 Bayer 域降噪

大多数数字相机和智能手机使用 Bayer 滤色器阵列(Color Filter Array, CFA)来捕获彩色图像。传感器输出的原始图像(Raw 图像)是单通道的马赛克模式,每个像素只记录红(R)、绿(G)或蓝(B)中的一种颜色信息。

在传统的图像处理流程(ISP Pipeline)中,降噪通常在去马赛克(Demosaicing)之后的 RGB 域进行。然而,这种方法存在明显的缺陷:

传统降噪方法的问题:
  1. 噪声传播:去马赛克过程会利用周围像素插值,噪声会被传播和放大
  2. 伪彩色:噪声会导致颜色插值错误,产生不自然的彩色斑点
  3. 细节损失:噪声和真实纹理混在一起,RGB 域很难区分

因此,在 Bayer 域直接进行降噪,即在去马赛克之前处理原始图像,成为了现代 ISP 的重要研究方向。

1.3 本文结构概览

本文将系统介绍 Bayer 降噪技术,从基础概念到先进算法,从理论分析到实际应用。我们将探讨 Bayer 阵列的结构特点、噪声的物理来源、各种降噪算法的原理与优劣,以及该技术在现代成像系统中的应用,并展示了我们的BNR算法效果。

2. Bayer 滤色器阵列(CFA)基础

2.1 Bayer 阵列的起源与原理

Bayer 滤色器阵列由柯达公司的科学家 Bryce Bayer 在 1976 年发明,是目前应用最广泛的彩色图像传感器方案。其核心思想是利用人眼对绿色更敏感的特性,通过在传感器上覆盖特定排列的彩色滤光片来捕获彩色信息。

工作原理:
  • 每个像素点只覆盖一个颜色的滤光片(R、G 或 B)
  • 通过后期算法插值恢复完整的 RGB 信息
  • 绿色像素占 50%,红色和蓝色各占 25%

这种设计的优势在于:

  • 硬件成本低,只需单层传感器
  • 充分利用人眼视觉特性
  • 空间分辨率较高

2.2 Bayer 模式的排列结构

标准 Bayer 阵列采用 2×2 的重复单元,常见的排列模式包括 RGGB、BGGR、GRBG 和 GBRG。

图 2-1:常见的 Bayer 阵列排列模式
RGGB 模式:
│ R G R G │ │ G B G B │ │ R G R G │ │ G B G B │
BGGR 模式:
│ B G B G │ │ G R G R │ │ B G B G │ │ G R G R │
GRBG 模式:
│ G R G R │ │ B G B G │ │ G R G R │ │ B G B G │

RGGB 模式(最常见)中,每个 2×2 块包含:

  • 1 个红色像素(R)
  • 2 个绿色像素(G)
  • 1 个蓝色像素(B)

绿色像素数量是红色和蓝色的两倍,这是因为人眼对绿色(550nm 波长)最敏感,绿色通道承载了大部分亮度信息。

2.3 Raw 图像的特点

Bayer Raw 图像具有以下特征:

  1. 单通道数据:虽然包含颜色信息,但每个像素只有一个强度值
  2. 马赛克模式:呈现红绿蓝交替的棋盘状图案
  3. 高动态范围:通常是 10-14 位的线性数据,而非 8 位的 sRGB
  4. 未处理状态:保留了传感器的原始信息,未经白平衡、色彩校正等处理
  5. 体积较大:包含完整的传感器信息,文件尺寸通常较大

2.4 与 RGB 全彩图像的区别

特性 Bayer Raw 图像 RGB 图像
通道数 1 个(马赛克) 3 个(R、G、B)
每像素信息 1 种颜色 3 种颜色
位深度 10-14 bit(线性) 8 bit(伽马校正后)
颜色空间 传感器原生 sRGB、Adobe RGB 等
文件格式 .raw, .dng, .cr2 等 .jpg, .png, .tiff 等
处理状态 原始数据 经过 ISP 处理
编辑灵活性 高(可重新处理) 低(信息已压缩)

3. Bayer 图像中的噪声特性

3.1 噪声的来源

数字图像传感器中的噪声主要来自以下物理过程:

3.1.1 光子散粒噪声(Photon Shot Noise)

产生原因:光的量子特性导致光子到达的随机性。

光子散粒噪声遵循泊松分布,其标准差等于光子数的平方根。这意味着该噪声具有以下特点:

  • 信号依赖性:亮区噪声多,暗区噪声少
  • 无法完全消除,是基本的物理极限
  • 在充足光照下是主要噪声源
关键特性:要将信噪比提高 2 倍,需要 4 倍的光子数。这解释了为什么充足的光照对获得高质量图像至关重要。

3.1.2 读取噪声(Read Noise)

产生原因:模数转换和电路读取过程中的电子噪声。

读取噪声的特点:

  • 信号无关:与光照强度无关,是固定值
  • 主要来源:放大器噪声、量化误差、电路热噪声
  • 在暗部区域占主导地位
  • 典型值:1-10 电子

影响读取噪声的因素包括:

  • 传感器温度
  • 读取速度(帧率)
  • 增益设置(ISO)
  • 电路设计质量

3.1.3 暗电流噪声(Dark Current Noise)

产生原因:即使没有光照,硅晶体的热激发也会产生电子。

暗电流噪声的特性:

  • 温度依赖:温度每升高 6-8°C,暗电流翻倍
  • 时间依赖:与曝光时间成正比
  • 长曝光和高温环境下显著
  • 典型表现:长曝光照片中的"热像素"

3.1.4 其他噪声源

  • 固定图案噪声(FPN):像素响应不均匀,可通过校准去除
  • 量化噪声:ADC 的数字化误差
  • 1/f 噪声:低频噪声,与频率成反比
  • 电源噪声:供电系统引入的干扰

3.2 Bayer 域噪声的特殊性

Bayer 图像的噪声具有独特的空间结构特征:

1. 通道独立性:R、G、B 通道的噪声统计特性不同
  • 绿色通道:像素数量多,噪声估计更可靠
  • 红色和蓝色通道:像素稀疏,噪声方差更大

2. 空间相关性:

  • 同一颜色的像素在空间上不连续(间隔排列)
  • 相邻像素属于不同通道,噪声统计特性不同
  • 传统的空域滤波需要特殊处理

3. 马赛克模式噪声:

  • 高频噪声会在去马赛克后产生伪彩色
  • 边缘附近的噪声容易被误判为纹理
  • 需要考虑 CFA 模式的周期性

3.3 不同颜色通道的噪声差异

由于物理特性和 CFA 设计,各颜色通道的噪声表现不同:

通道 像素占比 量子效率 信噪比 特点
绿色(G) 50% 最高 最好 承载主要亮度信息,噪声相对较低
红色(R) 25% 中等 中等 长波长,穿透深度大
蓝色(B) 25% 较低 最差 短波长,易被表面吸收,通常噪声最多
噪声方差关系(典型值):
σ²(蓝色) > σ²(红色) > σ²(绿色1) ≈ σ²(绿色2)

这种差异要求降噪算法对不同通道采用自适应策略。

4. Bayer 域降噪的必要性与优势

4.1 在去马赛克前降噪的重要性

去马赛克(Demosaicing)是 ISP 流程中的关键步骤,它通过插值算法从单通道 Bayer 数据重建全彩 RGB 图像。然而,这个过程对噪声极为敏感。

图 4-1:噪声如何影响去马赛克过程
传统流程(噪声传播): Bayer Raw(高噪声) ↓ 去马赛克(插值) ↓ RGB 图像(噪声被放大和传播) ↓ RGB 域降噪 ↓ 输出(伪彩色难以消除) 优化流程(Bayer 域降噪): Bayer Raw(高噪声) ↓ Bayer 域降噪 ↓ Bayer Raw(低噪声) ↓ 去马赛克(插值) ↓ RGB 图像(清晰、无伪彩色) ↓ 输出(高质量)

噪声如何影响去马赛克:

  1. 插值误差放大:去马赛克使用周围 3×3 或 5×5 区域的像素进行插值,噪声会被插值算法传播到相邻像素。一个噪声点可能影响周围 9-25 个像素。
  2. 边缘检测失败:现代去马赛克算法依赖边缘检测来选择插值方向,噪声会导致错误的边缘判断,产生 zipper 效应和伪影。
  3. 伪彩色产生:噪声导致颜色插值错误,灰色区域出现彩色斑点,边缘出现彩色条纹。
示例:假设 Bayer 图像中一个绿色像素有 ±10 个灰度值的噪声,去马赛克后:
  • 该位置的 RGB 三个通道都会受影响
  • 周围 8 个像素也会被污染
  • 可能产生 ±15 个单位的色彩偏差

4.2 避免噪声传播和伪影

在去马赛克前进行降噪,相当于在噪声传播的源头进行控制。这样做的好处包括:

  • 防止伪彩色:在噪声扩散到颜色通道前消除
  • 保护边缘:去马赛克算法可以正确检测边缘
  • 减少后期工作量:RGB 域可以使用更温和的降噪

4.3 保护边缘和细节信息

Bayer 域降噪的关键优势是能够更好地区分噪声和真实细节。

为什么 Bayer 域更容易区分噪声和细节:
  1. 噪声模式更纯粹:未经插值处理,噪声保持原始统计特性,没有混入插值伪影,更符合预期的噪声模型(高斯、泊松等)。
  2. 结构信息更清晰:绿色通道形成天然的亮度图,边缘在单通道数据中更容易检测,纹理和噪声的频率特性差异更明显。
  3. 空域和频域分析更准确:可以利用 CFA 模式的周期性,噪声的频谱特征更好预测,局部统计估计更可靠。

实际效果:

  • 细小的纹理(如布料、树叶)保留更好
  • 锐利的边缘不会产生振铃效应
  • 低对比度的细节不会被平滑掉

4.4 与 RGB 域降噪的对比

对比维度 Bayer 域降噪 RGB 域降噪
处理时机 去马赛克前 去马赛克后
数据量 单通道(小) 三通道(大 3 倍)
计算复杂度 较低 较高
噪声模型 简单、准确 复杂、受插值影响
伪彩色问题 有效避免 难以完全消除
边缘保护 优秀 良好
细节保留 优秀 良好
颜色保真度 中等
适用场景 高噪声、低光 中低噪声
性能对比示例(ISO 3200 低光场景):
• 仅 RGB 域降噪:PSNR = 28.5 dB,伪彩色明显
• 仅 Bayer 域降噪:PSNR = 30.2 dB,细节更好
• 联合降噪:PSNR = 31.8 dB,视觉质量最佳

5. 常见的 Bayer 降噪算法

5.1 传统方法

5.1.1 双边滤波(Bilateral Filter)

基本原理:双边滤波结合空域和值域的相似性进行加权平均,既考虑空间距离,也考虑像素值的差异。

该算法使用两个高斯核:

  • 空域高斯核:根据像素间的空间距离计算权重
  • 值域高斯核:根据像素值的相似度计算权重

Bayer 域适配:

  • 通道分离:分别对 R、G、B 通道处理
  • 间隔采样:同一颜色的像素不连续,需要跳跃式采样
  • 自适应参数:根据各通道的噪声方差调整滤波强度
优点:
  • 边缘保护能力强
  • 实现相对简单
  • 参数直观易调
缺点:
  • 计算复杂度高
  • 对纹理区域容易过度平滑
  • 参数选择依赖经验

5.1.2 非局部均值(Non-Local Means, NLM)

基本原理:利用图像的自相似性,在全图范围内搜索相似的图像块(patch)进行加权平均。

NLM 算法的核心思想是:图像中往往存在许多相似的结构和纹理。通过在整幅图像中寻找与当前块相似的其他块,并对它们进行加权平均,可以有效地降低噪声同时保留细节。

Bayer 域改进:

  1. CFA 感知的块匹配:块匹配时只比较相同颜色的像素,使用 4×4 或 6×6 的 Bayer 块(包含完整的 CFA 模式)。
  2. 绿色通道引导:先在绿色通道找相似块(信噪比高),将匹配结果应用到红蓝通道。
  3. 多尺度策略:粗尺度全局搜索相似结构,细尺度局部精细化处理。
优点:
  • 纹理保留优秀
  • 适合处理重复图案
  • 去噪效果好
缺点:
  • 计算量巨大(全图搜索)
  • 实时性差
  • 对纯噪声区域可能失效

加速技巧:PatchMatch 算法(近似最近邻搜索)、积分图加速块匹配、GPU 并行计算、限制搜索范围。

5.1.3 自适应降噪

核心思想:根据局部图像特性(平坦区域、边缘、纹理)自适应调整降噪强度。

区域分类策略:

  • 平坦区域(局部方差小):使用强降噪
  • 边缘区域(梯度大):使用弱降噪,仅沿边缘方向
  • 纹理区域:使用中等强度降噪
图 5-1:自适应降噪的区域分类
┌─────────────────────────────────┐ │ 图像分析 │ └─────────────────────────────────┘ ↓ ┌────────────┐ │ 计算局部特征 │ │ • 方差 │ │ • 梯度 │ │ • 纹理强度 │ └────────────┘ ↓ ┌────────────┐ │ 区域分类 │ ├────────────┤ │ 平坦 → 强降噪 │ │ 边缘 → 弱降噪 │ │ 纹理 → 中降噪 │ └────────────┘ ↓ ┌────────────┐ │ 自适应滤波 │ └────────────┘
优点:
  • 细节和平滑区域都能兼顾
  • 避免过度降噪
  • 视觉效果自然
缺点:
  • 区域分类可能不准确
  • 参数较多,调试复杂
  • 对噪声估计依赖大

5.2 频域方法

5.2.1 小波变换降噪

基本原理:小波变换将信号分解为不同尺度和频率的系数。噪声主要集中在高频小系数,真实信号在大系数。

图 5-2:小波变换降噪流程
Bayer 图像 ↓ 小波分解 ↓ ┌───────────────────────┐ │ LL(低频近似) │ 主要结构 │ LH(水平细节) │ 细节信息 │ HL(垂直细节) │ 细节信息 │ HH(对角线细节) │ 噪声最多 └───────────────────────┘ ↓ 系数阈值处理 (保留大系数,去除小系数) ↓ 逆小波变换 ↓ 去噪后图像

处理流程:

  1. 小波分解:将 Bayer 图像分解为多个子带(LL、LH、HL、HH)
  2. 系数阈值处理:对高频系数应用阈值,去除噪声
  3. 逆小波变换:重建去噪后的图像

阈值方法:

  • 硬阈值:小于阈值的系数置零,大于阈值的保持不变
  • 软阈值:小于阈值的置零,大于阈值的减去阈值

Bayer 域适配:

  • 通道分离小波变换:对 R、G、B 分别进行
  • CFA 模式感知:使用特殊的小波基
  • 跨通道系数关联:利用 RGB 通道的相关性
优点:
  • 多尺度分析能力强
  • 理论基础扎实
  • 适合处理纹理
缺点:
  • 边缘可能产生振铃
  • 方向选择性有限
  • 对 CFA 模式的不连续性敏感

5.2.2 频域滤波

基本原理:在频域进行低通滤波,抑制高频噪声分量。

处理流程:

  1. 对图像进行傅里叶变换
  2. 应用频域滤波器(低通滤波)
  3. 进行逆傅里叶变换

常用滤波器类型:

  • 理想低通滤波器:截止频率内通过,之外完全阻断(可能产生振铃)
  • 高斯低通滤波器:平滑过渡,效果较好(推荐)
  • Butterworth 滤波器:介于两者之间

Bayer 域特殊处理:

  • Bayer 模式在频域有特定的周期性峰值
  • 需要避免滤除 CFA 的结构信息
  • 使用陷波滤波器保留低频和 CFA 频率,抑制纯噪声频率
优点:
  • 计算效率高(FFT 是 O(N log N))
  • 全局处理,一致性好
  • 易于理解和实现
缺点:
  • 边缘模糊(Gibbs 现象)
  • 空域选择性差
  • 需要处理 CFA 的频域特征

5.3 基于学习的方法

5.3.1 深度学习降噪网络

近年来,深度学习在 Bayer 降噪领域取得了突破性进展,性能远超传统方法。

典型网络架构:

1. DnCNN(Denoising CNN)

学习残差噪声而非干净图像,使用批归一化加速收敛,采用深层网络(20+ 层)。输入噪声图像,输出预测的噪声,最终结果为输入减去预测噪声。

2. U-Net

采用编码器-解码器结构,包含多尺度特征融合和跳跃连接。编码器通过下采样提取抽象特征,解码器通过上采样重建细节,跳跃连接保留细节信息。

图 5-3:U-Net 架构示意图
输入 Bayer Raw ↓ ┌──────────────┐ │ Conv+Pool │ ←─────────┐ 跳跃连接 └──────────────┘ │ ↓ │ ┌──────────────┐ │ │ Conv+Pool │ ←──────┐ │ └──────────────┘ │ │ ↓ │ │ ┌──────────────┐ │ │ │ Bottleneck │ │ │ └──────────────┘ │ │ ↓ │ │ ┌──────────────┐ │ │ │UpConv+Concat │ ────────┘ │ └──────────────┘ │ ↓ │ ┌──────────────┐ │ │UpConv+Concat │ ───────────┘ └──────────────┘ ↓ 输出去噪图像

3. RDN(Residual Dense Network)

使用密集块(Dense Block),每层连接到前面所有层,充分利用层次特征,通过局部和全局特征融合提升性能。

Bayer 域专用设计:

  • CFA 感知卷积:不同颜色通道使用不同的卷积核
  • 像素重排:将 Bayer 马赛克重排为 4 通道图像(R、G1、G2、B),使每个通道的像素连续
  • 通道注意力机制:自适应调整各颜色通道的权重

训练策略:

  1. 数据集:合成数据(干净图像 + 噪声模型)、真实数据(配对的高低 ISO 照片)、数据增强(翻转、旋转、裁剪)
  2. 损失函数:结合像素损失、感知损失、对抗损失等多个目标
  3. 噪声建模:模拟真实相机的噪声特性(泊松+高斯)
优点:
  • 性能最优(PSNR 提升 2-5 dB)
  • 自动学习特征,无需手工设计
  • 可端到端训练
  • 泛化能力强(训练充分的情况下)
缺点:
  • 需要大量训练数据
  • 计算量大(推理时需要 GPU)
  • 模型文件较大(几十 MB)
  • 可解释性差

5.3.2 Transformer 架构

Transformer 在图像降噪中的应用:

1. Swin Transformer

使用窗口注意力机制,具有全局感受野,能捕捉远距离依赖,适合处理纹理和重复图案,计算复杂度相对可控。

2. Restormer

采用多尺度编码-解码结构,结合多头卷积注意力(MDTA)和门控前馈网络(GDFN),使用渐进式学习策略。

3. 混合架构(CNN + Transformer)

  • 浅层使用 CNN 进行高效的局部特征提取
  • 中层使用 Transformer 进行全局关系建模
  • 深层使用 CNN 进行细节重建
最新进展(2024-2025):
扩散模型(Diffusion Models):渐进式去噪过程,生成高质量纹理
神经算子(Neural Operators):连续卷积,分辨率无关,泛化能力强

5.4 联合去马赛克与降噪方法

核心思想:同时优化降噪和去马赛克两个任务,避免流水线处理的误差传播。

为什么需要联合优化?

  • 降噪和去马赛克相互影响:降噪可能平滑纹理,影响去马赛克的边缘检测
  • 误差传播:单独优化每个模块只能达到局部最优,整体未必全局最优
  • 伪影累积:流水线处理会累积各阶段的伪影
图 5-4:联合优化框架
输入:噪声 Bayer Raw ↓ ┌──────────────────┐ │ 降噪分支 │ │ (粗降噪处理) │ └──────────────────┘ ↓ ┌──────────────────┐ │ 去马赛克分支 │ │(像素重排+插值) │ └──────────────────┘ ↓ ┌──────────────────┐ │ 联合精炼模块 │ │ • 空域注意力 │ │ • 通道注意力 │ │ • 特征融合 │ └──────────────────┘ ↓ 输出:清晰 RGB 图像

深度学习端到端方案:

直接从 Bayer Raw 输入到最终 RGB 输出,中间所有步骤都是可学习的神经网络层。网络同时学习降噪和去马赛克,通过综合损失函数进行端到端优化。

代表性工作:

  • JDD(Joint Demosaicing and Denoising):字典学习方法,稀疏表示,迭代优化
  • FlexISP:端到端可学习 ISP,包含降噪、去马赛克、色彩校正,参数可微调
  • PyNET:金字塔网络结构,多尺度处理,针对手机端优化
优点:
  • 避免误差累积
  • 性能最优
  • 色彩保真度高
  • 伪影最少
缺点:
  • 计算复杂度最高
  • 训练难度大
  • 需要配对数据
  • 模型通用性有限(可能针对特定传感器)

6. 降噪与去马赛克(Demosaicing)的关系

6.1 传统 ISP 流程

典型的图像信号处理(ISP)流程是一个多阶段的流水线:

图 6-1:传统 ISP 处理流程
Bayer Raw(传感器输出) ↓ 黑电平校正(Black Level Correction) ↓ 镜头阴影校正(Lens Shading Correction) ↓ 白平衡(White Balance) ↓ 【Bayer 域降噪】← 本文重点 ↓ 去马赛克(Demosaicing) (插值生成 RGB) ↓ 色彩校正(Color Correction Matrix) ↓ 伽马校正(Gamma Correction) ↓ 锐化(Sharpening) ↓ RGB 图像输出(sRGB)

降噪位置的选择:

  1. Bayer 域降噪(Raw Denoising):
    • 位置:去马赛克前
    • 数据:单通道马赛克
    • 优势:噪声模型简单,防止伪彩色
    • 常见于:高端相机、手机旗舰机型
  2. RGB 域降噪
    • 位置:去马赛克后
    • 数据:三通道全彩
    • 优势:算法成熟,易于实现
    • 常见于:中低端设备
  3. 多阶段降噪
    • Bayer 域粗降噪 → 去马赛克 → RGB 域精细降噪
    • 兼顾性能和效率
    • 高端 ISP 的常见方案

6.2 联合优化的优势

误差传播问题:分离处理时,噪声通过去马赛克插值被放大和传播,产生伪彩色,后续降噪难以完全消除。

信息损失问题:降噪可能过度平滑纹理,去马赛克依赖这些纹理进行方向检测,导致边缘模糊或 zipper 伪影。

联合优化的收益:

指标 分离处理 联合优化 提升
PSNR 29.5 dB 31.8 dB +2.3 dB
SSIM 0.87 0.92 +5.7%
伪彩色 明显 几乎没有 显著
边缘锐度 中等 优秀 明显
处理时间 80 ms 120 ms +50%

6.3 端到端处理方案

端到端学习的定义:直接从 Bayer Raw 输入到最终 RGB 输出,中间所有步骤都是可学习的神经网络层。

典型架构特点:

  1. Bayer 特征提取:使用像素重排将马赛克转换为多通道连续数据
  2. 多尺度编码:通过下采样提取不同尺度的特征
  3. 自适应融合:注意力机制学习各尺度权重
  4. 上采样重建:逐步恢复空间分辨率和细节

训练数据需求:

  • 配对数据:同一场景的噪声 Raw 和干净 RGB
    • 多帧平均作为 ground truth
    • 不同 ISO 设置(低 ISO 作为 GT)
    • 合成:干净 RGB → 模拟 Raw
  • 未配对数据(CycleGAN 风格):噪声 Raw 图像集和干净 RGB 图像集,通过循环一致性学习映射

实际案例:

  • Google Pixel:HDR+ 管线,多帧融合 + 端到端学习
  • Apple ProRAW:保留 Raw 灵活性 + 智能降噪
  • 华为 RYYB:特殊 CFA 阵列 + 定制神经网络

7. 降噪效果评估

7.1 客观评价指标

7.1.1 PSNR(峰值信噪比)

定义:PSNR 是最常用的图像质量客观评价指标,通过计算均方误差(MSE)来衡量图像质量。

MSE = (1/MN) · ΣΣ [I(i,j) - K(i,j)]²

PSNR = 10 · log₁₀(MAX²_I / MSE)

MAX_I 为图像的最大可能像素值:
• 8-bit 图像:255
• 10-bit 图像:1023
• 浮点图像 [0,1]:1

特点:

  • 单位:dB(分贝)
  • 越高越好(通常 > 30 dB 认为质量较好)
  • 计算简单,广泛使用
局限性:
  • 不考虑人眼视觉特性
  • 对整体亮度偏移敏感
  • 可能与主观感受不一致

7.1.2 SSIM(结构相似性)

定义:SSIM 从亮度、对比度、结构三个维度比较图像,更符合人眼感知。

SSIM 综合考虑了:

  • 亮度比较:比较两图像的平均亮度
  • 对比度比较:比较两图像的标准差
  • 结构比较:比较两图像的相关系数
特点:
  • 范围:[-1, 1],通常 [0, 1]
  • 完全相同时 SSIM = 1
  • 更符合人眼感知

MS-SSIM(多尺度 SSIM):在多个分辨率上计算 SSIM 然后综合,提供更全面的质量评估。

7.1.3 其他指标

LPIPS(Learned Perceptual Image Patch Similarity)

  • 基于深度网络特征的相似度
  • 更接近人类感知
  • 使用预训练网络(如 VGG)提取特征后比较

NIQE(Natural Image Quality Evaluator)

  • 无参考图像质量评估
  • 基于自然图像统计
  • 不需要 ground truth

颜色保真度(ΔE)

在 CIE Lab 色彩空间计算颜色差异:

  • ΔE < 1:人眼难以察觉
  • ΔE < 3:可接受
  • ΔE > 5:明显色差

7.2 主观质量评估

MOS(Mean Opinion Score)平均主观评分

  • 邀请多位观察者打分(1-5 分)
  • 计算平均分
  • 5:优秀,4:良好,3:一般,2:较差,1:很差

成对比较(Pairwise Comparison)

  • 同时展示两张图像
  • 观察者选择更好的一张
  • 统计偏好百分比

评估维度:

  1. 整体质量:综合印象
  2. 噪声抑制:颗粒感、斑点
  3. 细节保留:纹理、边缘清晰度
  4. 颜色自然度:无色偏、伪彩色
  5. 伪影:振铃、块效应
实验设计要点:
  • 显示设备校准(标准 sRGB 显示器)
  • 观看距离和环境光控制
  • 随机顺序展示
  • 充分的观察时间

7.3 细节保留与噪声抑制的平衡

核心矛盾:

  • 强降噪 → 噪声少但细节模糊
  • 弱降噪 → 细节清晰但噪声残留
图 7-1:降噪强度与质量的关系
降噪强度 │ 过度降噪 │ 适度降噪 │ 欠降噪 ───────────┼───────────┼───────────┼────────── 噪声水平 │ 低 │ 低 │ 高 细节保留 │ 差 │ 好 │ 好 纹理质量 │ 涂抹感 │ 自然 │ 颗粒感 边缘锐度 │ 模糊 │ 清晰 │ 清晰 整体评价 │ 差 │ 优秀 │ 差

评估方法:

1. 边缘保留指数(EPI)

比较降噪前后的边缘强度:

  • EPI ≈ 1:边缘保留好
  • EPI < 0.8:边缘过度平滑
  • EPI > 1.2:可能有增强伪影

2. 局部方差分析

  • 纹理区域:期望保留方差
  • 平坦区域:期望降低方差

3. 频谱分析

对比降噪前后的频谱:

  • 高频(细节):保留 > 70%
  • 噪声主频:抑制 > 80%

7.4 颜色保真度

为什么颜色重要?

  • 降噪可能改变色彩平衡
  • 通道间处理不一致导致色偏
  • 伪彩色是 Bayer 降噪的特有问题

评估方法:

1. 灰度补丁颜色偏差

在测试图表中选择灰度区域,理想情况下 R = G = B,测量实际偏差。

2. 色彩还原指数(CRI)

使用 Macbeth ColorChecker 色卡,测量 24 个标准色块的还原准确性。

3. 通道相关性

原始图像的 R、G、B 通道间存在相关性,降噪后应保持或略微提高。

优秀 Bayer 降噪的颜色特征:
  • 平均色偏 < 2 ΔE
  • 无明显伪彩色斑点
  • 色彩饱和度保持自然
  • 通道间相关性保留

8. 实际应用场景

8.1 智能手机摄影

技术挑战:

  1. 传感器尺寸小
    • 1/2.3" 甚至更小
    • 单个像素仅 0.8-1.4 μm
    • 光子捕获能力有限
  2. 计算资源受限
    • 需在移动 SoC 上实时运行
    • 功耗限制
    • 内存带宽有限
  3. 用户期望高
    • 即拍即得
    • 零快门延迟
    • 媲美专业相机的画质

解决方案:

1. 多帧融合降噪

连拍 8-16 帧短曝光图像,进行运动估计与配准,然后加权平均融合,最后进行 Bayer 域降噪。

Google Pixel HDR+ 示例:
  • 连拍模式:短曝光多帧
  • 运动估计与配准
  • 鲁棒性加权融合
  • Bayer 域降噪
  • 最终输出高质量图像

2. NPU 加速

利用神经处理单元(NPU)进行 Bayer 降噪和去马赛克,处理延迟小于 500ms,用户无感知。

3. 自适应算法选择

场景 推荐方案 原因
光线充足 轻量级双边滤波 快速处理,低功耗
低光静态 多帧融合 最大化信噪比
低光动态 单帧深度学习 避免运动模糊

实际案例:

  • iPhone ProRAW:保留 12-bit Raw 数据,应用智能降噪但不破坏动态范围,用户可后期微调
  • Samsung ISOCELL:像素合并技术(4 合 1),提升单像素进光量,配合 AI 降噪

8.2 低光环境拍摄

物理限制:

极端挑战:
  • 场景亮度:1 lux(月光级别)
  • 传感器噪声:SNR < 5 dB
  • 人眼期望:SNR > 40 dB
  • 需要提升 35 dB!

主要噪声源:

  • 光子散粒噪声:主导(光子少)
  • 读取噪声:显著(信号弱时占比大)
  • 暗电流:长曝光时积累

技术策略:

1. 硬件层面

  • BSI(背照式)传感器:提高量子效率,减少光路遮挡
  • 大像素尺寸:1.8 μm 或更大,单像素光子捕获能力提升
  • 低读取噪声设计:双转换增益(DCG),降低模拟前端噪声

2. 算法层面

  • 多帧长曝光堆栈:拍摄 N 帧并对齐融合,理论提升 √N 倍 SNR
  • 学习式夜景增强:单帧极低光 Bayer Raw 输入,网络学习 100-300 倍的信号放大,输出明亮清晰的 RGB
Google Night Sight 流程:
  1. 检测场景亮度和运动
  2. 自适应选择帧数(6-15 帧)
  3. 自动设置曝光时间
  4. 连续拍摄并实时对齐
  5. 加权融合
  6. Bayer 域降噪
  7. 去马赛克 + 色彩映射
  8. 局部色调映射(HDR)
效果:0.1 lux 场景可用,保留色彩,手持拍摄稳定

8.3 高 ISO 场景

ISO 的本质:

ISO 是传感器灵敏度的度量。高 ISO = 放大传感器信号。ISO 100 到 ISO 3200 意味着信号放大 32 倍,但噪声也放大 32 倍,SNR 实际下降。

高 ISO 噪声特点:

  • 颜色噪声:彩色颗粒,尤其在蓝色通道
  • 亮度噪声:灰度颗粒
  • 固定图案噪声(FPN):条纹、热点
  • 带状噪声:读取电路的周期性噪声

降噪策略:

1. ISO 不变性设计

  • 传统:前端模拟放大
  • 现代:后端数字放大
  • 优势:保留更多位深,降噪算法有更多信息,动态范围更灵活

2. 通道分离降噪

根据各通道的噪声方差调整降噪强度。蓝色通道通常噪声最大,需要最强降噪。

3. 时域降噪(视频)

利用连续帧的时间相关性,静态区域多帧平均,运动区域避免拖影。

体育摄影实例(ISO 6400+):
  • 需求:高速快门(1/1000s+)+ 高 ISO
  • 挑战:极高噪声 + 需保留运动细节
  • 方案:相机内硬件级 Bayer 降噪 + 后期 AI 降噪
  • 平衡:噪声抑制 vs 动作清晰度

8.4 医学影像和科学成像

特殊要求:

  1. 定量分析
    • 像素值需精确反映物理量
    • 不能引入非线性失真
    • 需保留微小的信号差异
  2. 细节至关重要
    • 可能关乎诊断准确性
    • 小结构(细胞、血管)不能丢失
    • 边缘锐利度要求高
  3. 可重复性
    • 相同输入必须产生相同输出
    • 算法参数确定性
    • 可追溯性

应用领域:

1. 医学 X 射线/CT

  • 低剂量扫描 → 高噪声
  • 降噪可减少患者辐射暴露
  • 要求:保留骨骼/组织边界
  • 方法:迭代降噪,平衡保真项和平滑正则项

2. 荧光显微镜

  • 低光 + 高倍放大 → 极低 SNR
  • 信号水平:50-200 光子/像素
  • 噪声:泊松 + 读取噪声
  • 要求:定量测量荧光强度
  • 方案:科学级 CCD(冷却、低噪声)、统计建模降噪、3D 降噪(利用 z-stack)

3. 天文摄影

  • 超长曝光(数小时)
  • 暗电流和热噪声显著
  • 微弱信号(遥远星系)
  • 技术:暗场减除、平场校正、多张叠加、非常温和的 Bayer 降噪(保留真实恒星)
医学应用的监管考虑:
  • FDA/CFDA 认证要求
  • 算法验证和临床试验
  • 不能"美化"图像(可能掩盖病变)
  • 需医生最终判断

9. 总结

9.1 Bayer 降噪的关键要点

通过本文的系统介绍,我们可以总结出 Bayer 降噪的核心要点:

理论基础:

  1. Bayer 阵列是现代数字成像的基础,采用 RGGB 马赛克模式捕获彩色信息
  2. 图像噪声源于光子散粒噪声、读取噪声和暗电流噪声等物理过程
  3. 不同颜色通道的噪声特性差异显著,需要自适应处理

技术优势:

  1. 在去马赛克前降噪可有效防止噪声传播和伪彩色产生
  2. Bayer 域的噪声模型更简单、更准确,易于建模和处理
  3. 降低对去马赛克算法的质量要求,提升整体 ISP 性能

方法演进:

Bayer 降噪技术演进路线
传统方法(双边滤波、NLM) ↓ 性能有限,计算量大 频域方法(小波、傅里叶) ↓ 理论扎实,但实用性一般 深度学习方法(CNN、Transformer) ↓ 性能优秀,但需大量数据和算力 联合优化(端到端 ISP) ↓ 未来主流方向

实践经验:

  • 没有万能的降噪算法,需根据场景选择
  • 参数调优需在噪声抑制和细节保留间平衡
  • 评估需结合客观指标(PSNR、SSIM)和主观质量
  • 实时应用需考虑计算复杂度和硬件资源

9.2 选择降噪方案的建议

场景驱动的选择:

应用场景 推荐方案 理由
智能手机(日常) 轻量 CNN + 多帧融合 平衡性能和功耗
智能手机(夜景) 多帧对齐 + 深度学习 极限降噪能力
专业相机 自适应 NLM + 可选 AI 质量优先,用户可控
实时视频 快速双边 + 时域降噪 延迟敏感
医学影像 保守降噪 + 边缘保护 准确性至关重要
科学成像 基于统计模型的降噪 定量分析需求

资源约束的考量:

  • 计算资源充足(服务器/PC):深度学习方法,高质量,可离线处理
  • 移动设备(手机/嵌入式):轻量网络 + 硬件加速,或传统方法优化版本
  • 极低功耗(IoT/穿戴设备):简单滤波,或仅在关键帧降噪

开发阶段的建议:

  1. 原型阶段:使用成熟库(OpenCV、scikit-image),快速验证效果,建立性能基准
  2. 优化阶段:针对目标平台优化,考虑并行化(SIMD、GPU),量化和剪枝(深度学习)
  3. 产品阶段:充分测试各种场景,用户可调参数(可选),持续收集反馈和优化

9.3 展望

技术发展方向:

  1. 计算摄影的深度融合:不再是单纯的降噪,而是整体图像增强,多模态融合(RGB + 深度 + 事件相机),场景理解驱动的智能处理
  2. 个性化与自适应:学习用户偏好,自动适应拍摄环境,持续在线学习
  3. 硬件软件协同设计:专用 AI ISP 芯片,算法与硬件联合优化,突破功耗和性能瓶颈
  4. 新型传感器技术:Quad Bayer / Nonacell(像素合并),量子点传感器(更高量子效率),事件驱动传感器(超高动态范围)

未解决的挑战:

  • 极端场景:超低光(< 0.001 lux)、超高速(> 1000 fps)、超高分辨率(> 100 MP)
  • 真实性与美化的平衡:AI 降噪可能"幻觉"细节,如何保证图像的真实性?伦理和法律考量
  • 通用性与特化:一个模型适配所有相机?还是每个传感器定制?元学习可能是答案
结语

Bayer 降噪技术从简单的滤波发展到今天的深度学习,经历了巨大的变革。它不仅是图像处理的技术问题,更是光学、电子学、计算机科学和人工智能的交叉融合。

随着移动设备成为主要的成像工具,计算摄影时代的到来,Bayer 降噪的重要性日益凸显。未来,随着 AI 技术的进步、专用硬件的普及以及新型传感器的涌现,我们有理由相信,即使在极端恶劣的拍摄条件下,也能获得清晰、自然、富有细节的高质量图像。

对于从事图像处理、计算机视觉或摄影技术的工程师和研究者,深入理解 Bayer 降噪的原理和实践,将是掌握现代成像系统的关键一环。

10.BNR算法效果展示

我们的 BNR(Bayer Noise Reduction)算法面向真实拍摄场景进行优化,在抑制高 ISO 与低照噪声的同时,重点保持边缘结构和纹理细节,减少传统方法常见的过度平滑与伪彩问题。

10.1 算法目标与特点

  • 噪声抑制:针对 Bayer 域的信号相关噪声建模,自适应调节去噪强度
  • 细节保护:在边缘和纹理区域降低滤波强度,保留结构信息
  • 颜色稳定:抑制色彩噪声传播,降低后续去马赛克阶段的伪彩风险
  • 工程可落地:兼顾画质与计算复杂度,可集成到 ISP 实时链路

10.2 视觉效果示例(去噪前 vs 去噪后)

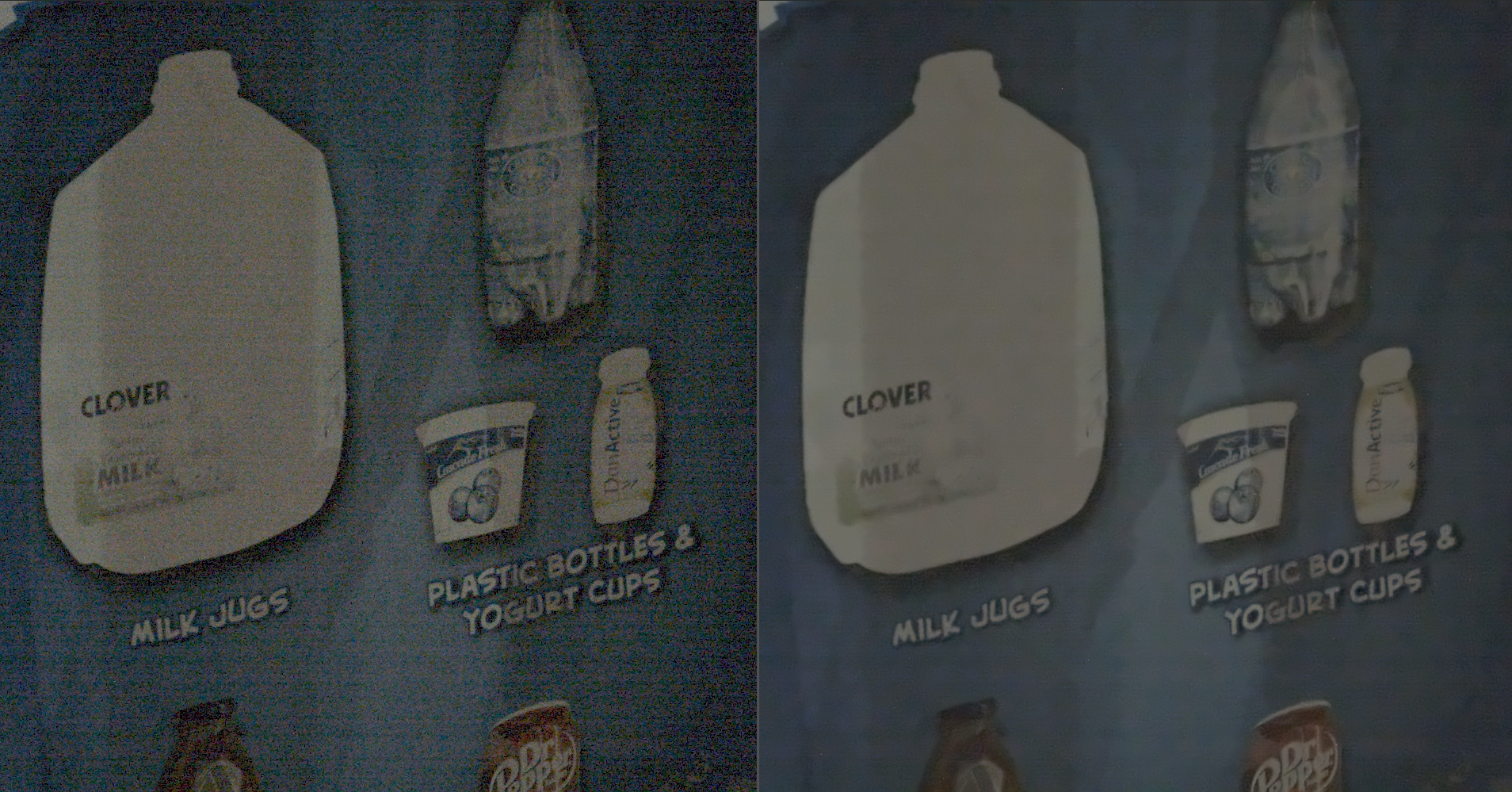

BNR算法效果对比:左侧去噪前,右侧去噪后

图 10-1:BNR 算法效果对比(左:去噪前,右:去噪后)

从上述对比可见,去噪后图像的随机颗粒噪声明显下降,同时主体轮廓与文字信息保持较好可读性,体现了算法在“降噪强度”与“细节保真”之间的平衡能力。

返回 技术文章
